Ranuradas > Ruedas Ranuradas en V (V-Groove)
Tipos de pisos / Condiciones Operacionales
Para trabajos sobre ángulos invertidos en líneas de producción u operaciones en pisos regulares.Aplicaciones manuales o por medio de cadenas.

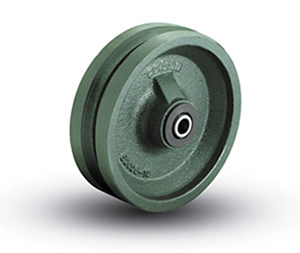

Las Ruedas V-Groove están fabricadas de SemiAcero con secciones reforzadas en sus puntos de mayor soporte.
Sus superficies y cara tienen acabado maquinado.Estas ruedas soportan desde 800 hasta 6,000 libras por Rueda.
Diseñadas para aplicaciones en pisos regulares, o montadas en un ángulo invertido.
Proporcionan gran flexibilidad por su versatilidad.
- Rango de Temperatura: -45°F a +180°F. Si se especifican Retenes Metálicos: -45°F a + 500°F (Baleros de rodillos solamente).
- Acabado: Esmalte Alquidálaico Verde.
Opciones:
- Balero Delrin Sin Buje: Especifique "WB01B".
- Balero Delrin de una Pieza con Buje (2" de ancho): Especifique "WB11".
- Balero Delrin de una Pieza Sin Buje(2" de ancho): Especifique "WB11B".
- Balero Metálico de rodillos encapsulados: Especifique "WB29".
- Balero de Rodillos Sin Buje: Especifique "WB09B".
- Balero de Rodillos con retenes Metálicos: Especifique "WSR1".
- Balero Tipo Pedestal Sellado de Bolas de Precisión con Buje integrado: Para ordenar, cambie el 9o. Dígito de su número de modelo por "5" (Ejemplo: 5.00006.735)

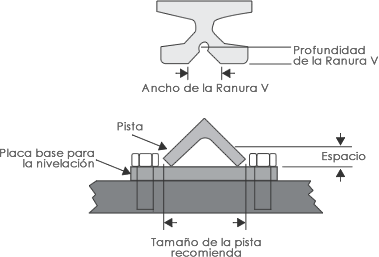

| Diam. De Rueda | Ancho | Ancho de Ranura | Profundidad de Ranura | Medida de Angulo Recomendada. | Claro |
| 4" | 2" | 3/4" | 3/8" | 1-1/2" x 1-1/2" | 13/16" |
| 6" | 2" | 3/4" | 3/8" | 1-1/2" x 1-1/2" | 13/16" |
| 6" | 2-1/2" | 3/4" | 3/8" | 1-1/2" x 1-1/2" | 13/16" |
| 6" | 3" | 1-3/8" | 1-1/16" | 2" x 2" | 13/16" |
| 8" | 3" | 3/4" | 3/8" | 2" x 2" | 1-1/16" |
Tabla de especificaciones
| Modelo Número | Tipo de rueda | Diámetro exterior | Ancho | Capacidad de Carga (lbs.) | Tipo de Balero | Diámetro interior del balero | Diámetro interior sin balero | Largo del Mamelón | Diametro interior del Buje | Largo del buje | Guardas | Peso (lbs.) |
| 5.00004.731 | V-Groove | 4" | 2" | 800 | Delrin | 3/4" | 1-3/16" | 2-3/16" | 1/2" | 2-7/16" | TG1: 57852.07 | 3-7/8 |
| 5.00004.739 | V-Groove | 4" | 2" | 800 | Roller | 3/4" | 1-3/16" | 2-3/16" | 1/2" | 2-7/16" | TG1: 57852.07 | 3-7/8 |
| 5.00006.731 | V-Groove | 6" | 2" | 1200 | Delrin | 3/4" | 1-3/16" | 2-3/16" | 1/2" | 2-7/16" | 6-1/4 | |
| 5.00006.739 | V-Groove | 6" | 2" | 1200 | Roller | 3/4" | 1-3/16" | 2-3/16" | 1/2" | 2-7/16" | 6-1/4 | |
| 7.00006.761 | V-Groove | 6" | 2-1/2" | 2500 | Delrin | 1" | 1-15/16" | 3-1/4" | 3/4" | 3-1/2" | 9-1/4 | |
| 7.00006.769 | V-Groove | 6" | 2-1/2" | 2500 | Roller | 1" | 1-15/16" | 3-1/4" | 3/4" | 3-1/2" | 9-1/4 | |
| 7.00006.789* | V-Groove | 6" | 3" | 6000 | Roller | 1" | 2-7/16" | 3-1/4" | 3/4" | 3-1/2" | 20 | |
| 7.00008.771 | V-Groove | 8" | 3" | 2500 | Delrin | 1" | 1-15/16" | 3-1/4" | 3/4" | 3-1/2" | 13-1/2 | |
| 7.00008.779 | V-Groove | 8" | 3" | 2500 | Roller | 1" | 1-15/16" | 3-1/4" | 3/4" | 3-1/2" | 13-1/2 |
